在高端制造領域，搖籃式五軸立式加工中心憑借其獨特的雙旋轉軸集成于工作臺的結構設計，成為加工復雜曲面零件的核心裝備。然而，機床長期運行后，五軸聯動精度可能因機械磨損、溫度變化等因素產生偏差，直接影響加工質量。接下來華亞數控小編將系統介紹搖籃式五軸機床五軸RTCP（刀具中心點旋轉）精度的手動調試方法，幫助企業用戶實現高效、精準的精度維護。
RTCP功能是五軸機床實現聯動加工的核心技術，其通過補償旋轉軸運動對刀具軌跡的影響，確保刀具中心點始終沿編程路徑運動。若RTCP精度不足，會導致加工件表面粗糙度超標、尺寸誤差增大，甚至引發過切或欠切等嚴重問題。手動調試的核心在于通過機械測量與參數補償，修正旋轉軸零點偏移與回轉中心空間位置偏差，恢復機床原始精度。
球頭檢棒：長度建議300mm，用于檢測旋轉軸回轉中心。
百分表及表座：精度需達0.001mm，用于測量微小位移。
標準檢測棒：用于空間中心標定。
數控系統參數表：記錄并修改RTCP補償參數。

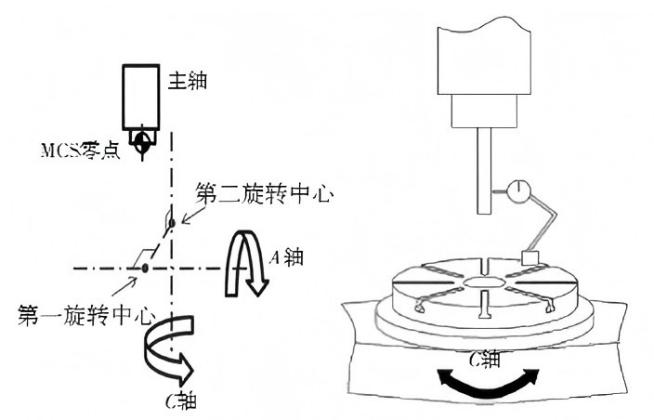

步驟一：C軸回轉中心XY坐標校準
將AC軸回零，主軸安裝球頭檢棒，移動至工作臺中心并貼近臺面。
旋轉C軸至90°、180°、270°位置，記錄百分表讀數誤差Δ90、Δ180、Δ270。
計算補償量：
將補償量疊加至系統參數RTCP_OFFSET1（X）與RTCP_OFFSET2（Y），復位生效。
步驟二：A軸回轉中心空間位置標定
在YZ平面內測量A軸±90°位置誤差，記錄百分表讀數。
計算A軸Y向偏差：ΔAy = (Δ90 - Δ-90)/2，修正參數RTCP_OFFSET1Y/Z。
使用標準檢測棒與量規框架，通過多維度測量計算A軸與C軸回轉中心的空間偏差值（ΔY、ΔZ），輸入系統參數MP7530.0/MP7530.1。
步驟三：動態驗證與精度復核
啟用五軸聯動功能，觀察百分表指針穩定性，誤差需控制在0.004mm以內。
試加工圓錐臺試件，檢測圓度誤差與母線傾斜度，驗證標定效果。
環境控制：調試前需預熱機床1小時，消除熱變形影響。
參數備份：修改系統參數前需備份原始數據，避免操作失誤導致數據丟失。
定期維護：建議每周驗證RTCP精度，每季度用激光干涉儀檢測旋轉軸定位精度。
專業培訓：操作人員需熟悉機床結構與數控系統參數邏輯，避免誤操作。
某航空零部件企業采用上述方法標定雙轉臺五軸機床后，加工圓錐臺試件用時縮短至15分鐘，三坐標測量結果顯示圓度誤差≤0.003mm、母線傾斜度誤差≤0.005mm，完全符合高精度加工要求。該方法不僅降低了企業設備維護成本，更通過提升加工穩定性增強了市場競爭力。
搖籃式五軸立式加工中心的RTCP精度手動調試，是保障高端制造質量的關鍵環節。通過系統化的機械調整與參數補償，企業可實現機床精度的長效維護，為航空航天、汽車、醫療器械等領域提供堅實的技術支撐。
