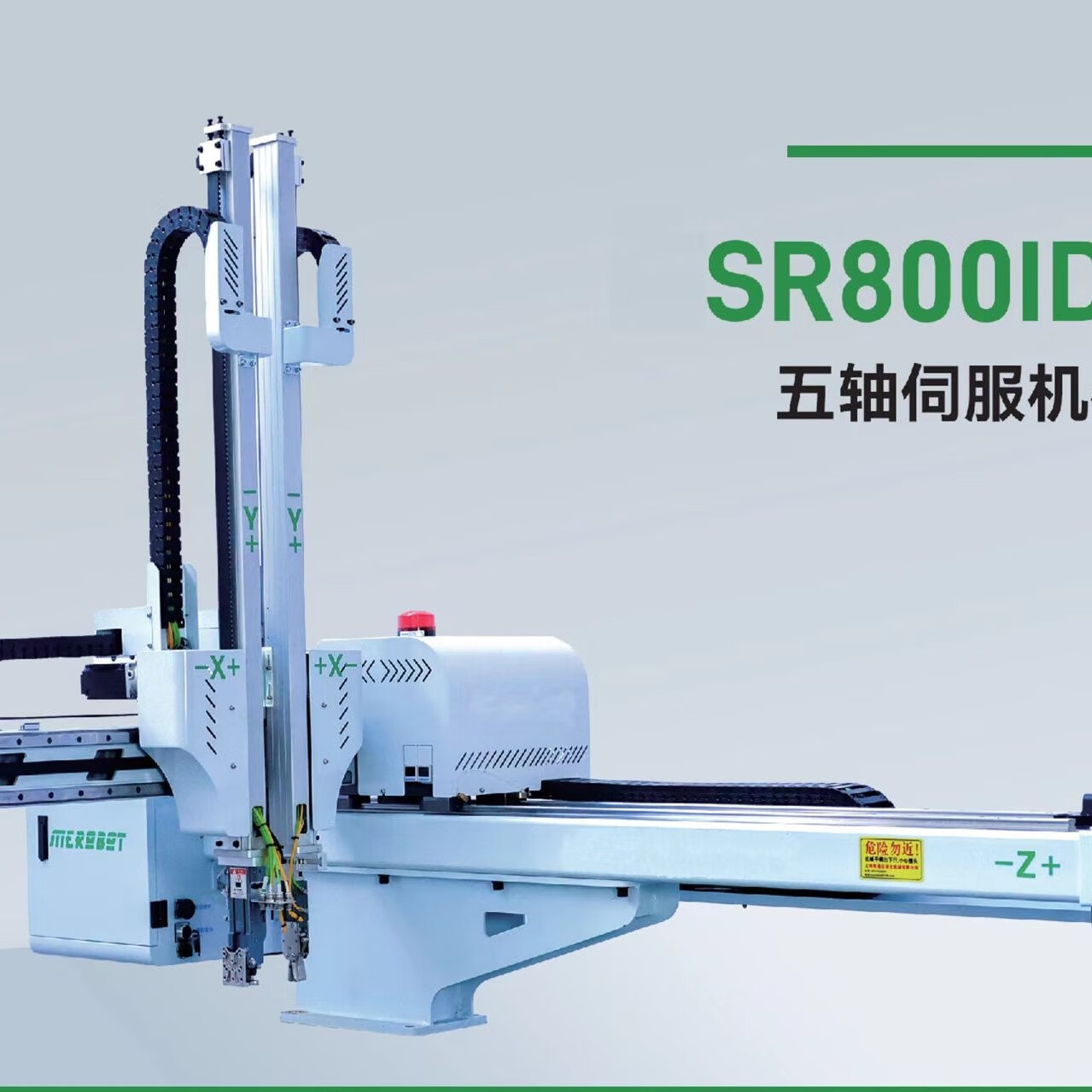

在工業自動化不斷升級的背景下，五軸伺服機械手憑借多自由度、高速度與高精度的綜合優勢，已成為數控機床上下料、柔性生產線及智能制造車間的核心裝備。相比傳統三軸或四軸機械手，五軸結構在姿態調整與空間覆蓋能力上顯著提升，能夠更好地適配復雜工況與多樣化工件搬運需求。接下來華亞數控小編將從整體構成與關鍵部件出發，帶您深入了解五軸伺服機械手的結構特點與技術優勢。

　　一、整體結構概覽

　　五軸伺服機械手一般由基座、回轉機構、大臂與小臂、腕部關節及末端執行器組成，五個運動軸通常包括：

　　1. 基座回轉軸（J1軸）：實現整臂在水平面內的360°旋轉，擴大作業覆蓋范圍。

　　2. 大臂俯仰軸（J2軸）：控制大臂的抬起與放下，決定垂直方向的可達范圍。

　　3. 小臂伸縮/俯仰軸（J3軸）：調節小臂的姿態與長度，提升伸入狹小空間的靈活性。

　　4. 腕部旋轉軸（J4軸）：實現末端執行器的水平自轉，便于調整工件方位。

　　5. 腕部擺動軸（J5軸）：完成末端執行器的俯仰或偏轉，滿足多角度抓取與放置需求。

　　各軸均由高性能伺服電機+精密減速器驅動，配合編碼器實時反饋位置與速度，確保動作平穩、定位精準。

　　二、關鍵部件解析

　　? 伺服驅動系統：選用高響應、低慣量的伺服電機，結合行星齒輪或諧波減速器，兼顧力量輸出與運動平滑性，可實現高速啟停與微精定位。

　　? 結構與輕量化設計：主體采用高強度鋁合金或碳纖維復合材料，在保證剛性的同時降低自重，減少運動慣性，提高動態性能。

　　? 關節軸承與傳動機構：高精度交叉滾子軸承與同步帶/齒輪傳動組合，保障關節轉動的靈活性與耐用性，降低維護頻次。

　　? 末端執行器接口：模塊化快換設計，可兼容氣動夾爪、真空吸盤、電磁吸盤等多種夾具，滿足金屬件、塑料件、板材等不同物料的搬運需求。

　　? 控制系統與傳感集成：內置PLC或?qū)Ｓ眠\(yùn)動控制器，支持總線通訊（如EtherCAT、PROFINET），并可接入力覺、視覺傳感器，實現智能避障與自適應抓取。

　　三、結構優勢與應用價值

　　五軸結構的最大亮點在于空間可達性與姿態可調性：通過多關節協同，機械手能在三維空間內靈活繞過障礙物，并以最佳角度接近工件，減少干涉風險。這在機床上下料、多品種混線生產以及狹窄工位布局中尤為關鍵。此外，全伺服閉環控制確保了重復定位精度可達±0.02mm級，大幅提升生產一致性與良品率。

　　結語：結構賦能智造

　　作為智能制造的"執行大腦"，五軸伺服機械手的結構創新正持續推動工業生產向更高效率、更高精度、更柔性化的方向邁進。對于數控機床企業而言，掌握核心結構設計技術，既是搶占市場先機的關鍵，更是助力中國制造轉型升級的使命所在。
