購買進口機床時，有的軟件功能是逐項購買的。如果當時沒買“極坐標編程”功能，手動編程時就會比較麻煩。操作者可以自行編輯一個宏程序，在使用的時候同樣方便。調用主程序O0010時填上:

　　X、Y——極坐標圓的中心坐標。

　　R——鉆孔時工進開始的R平面位置。

　　Z——鉆孔深度。

　　F——進給速度。

　　I——極坐標圓周的半徑。

　　A——第一個孔的起始角度。

　　B——孔之間的夾角。

　　H——孔的個數即可，與使用固定循環語句一樣。

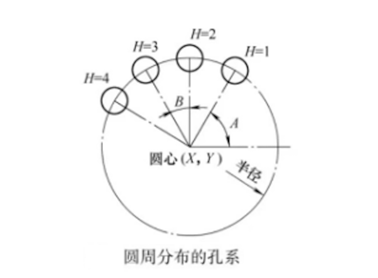

　　如圖所示，圓周上排列的孔的位置是用極坐標來表示的，其半徑相同，角度增量也相同，任意孔的中心坐標在直角坐標系中可以用下式表示:

　　孔位的X坐標=半徑xCOS[極角]

　　孔位的Y坐標=半徑xSIN[極角]

　　圖中分布圓半徑為I，起始角度為A，間隔為B，鉆孔個數為H，圓的中心是(X、Y)(指令可以用絕對值或增量指定)，其子程序如下:

　　O0011；

　　#3=#4003；

　　G81 Z#26 R#18 F#9 K0；

　　IF[#3 EQ 90]GOTO1；

　　#24=#5001+#24；

　　#25=#5002+#25；

　　N1 WHILE[#11GT 0]DO 1；

　　#5=#24+#4 x COS[#1]；

　　#6=#25+#4 x SIN[#1]；

　　X#5 Y#6；

　　#1=#1+#2；

　　#11=#11-1；

　　END 1；

　　G#3 G80；

　　M99；

　　主程序?yàn)?

　　O0010；

　　G54 G90 GOO XO YO Z100；

　　G65 PO011 X100 Y50R3Z-30F500 I100 AO B45 H5；

　　M30；

　　以下為程序中的變量解釋，其中:

　　#4003——存儲當前的編程狀態，G90或G91。

　　#24——分布圓圓心的X坐標。

　　#25——分布圓圓心的Y坐標。

　　#5001——主軸當前的X坐標。

　　#5002——主軸當前的Y坐標。

　　#1——起始角度。

　　#2——孔之間的夾角。

　　#4——極坐標的半徑。

　　#11——孔的個數。

　　這些變量在使用時都不必管它，計算機會自動讀取并運算。
